Механизм поворота КС 3577

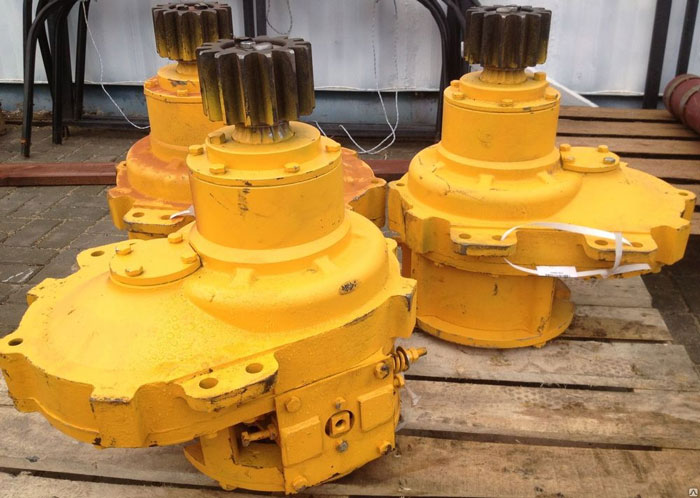

Механизм поворота КС 3577.28.000-1-03

Цена: 38 тыс.руб
В наличи на складе/
По вопросам приобретения механизма поворота КС-3577 обращаться по тел.: (351) 258-05-15

Механизм поворота КС 3577.28.000-1-03

Механизм поворота является приводным устройством для вращения поворотной платформы крана в горизонтальной плоскости и состоит из гидромотора, редуктора и тормоза.

Конструкция механизма поворота зависит прежде всего от типа привода. Механизмы поворота кранов с многомоторным приводом значительно отличаются от механизмов поворота кранов с одномоторным приводомРедуктор механизма поворота предназначен для уменьешния частоты вращения гидронасоса и соответственно увеличения крутящего момента на исполнительном элементе механизма.

Тип редуктора механизма поворота автокранов КС-3577, 35715, 3574, 35714 - двухступенчатый с цилиндрическими косозубыми колесами.

Все валы редуктора механизма поворота опираются на подшипники.

Масло в корпус редуктора механизма поворота заливается и сливается через отверстие, закрытое пробкой. Для предотвращения течи масла из редуктора механизма поворота по шейке вала в крышку вмонтированы две манжеты.

Для поворота поворотной части крана вручную промежуточный вал-шестерня имеет квадратный хвостовик, выведенный наружу. Поворот платформы производится вращением вала-шестерни с помощью ключа.

Рабочей жидкостью механизма поворота является масло ТАП-15В ГОСТ 23652-79 (-20...+500С), ТСп-10 ГОСТ 23652-79 (-40...+250С), ИРП-150 ТУ 38-101451-78 (-10...+500С), ИТП 200 ТУ 38-101292-79 (-10...+500С).

Тормоз механизма поворота колодочный нормально закрытый.

Механизм поворота на автокранах марок КС-3577, КС-35715, КС-3574, КС-35714, КС-45717-К1 однотипные, однако на автокранах марок КС-3577, 35715, 3574, 35714 выходная шестерня механизма поворота имеет 13 зубьев, на автокране КС-45717, КС-4572 - 14 зубьев.
