Система подъема и опрокидывания кабины HOWO

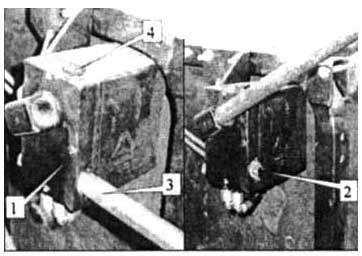

Гидравлический ручной насос Howo
1. гидравлический ручной насос; 2. заменяемая рукоятка; 3. ломик; 4. масляная пробка

Опрокидывание кабины
  • Перед опрокидыванием кабины уберите все незакрепленные предметы;
  • Перед опрокидыванием кабины обязательно откройте переднюю шторку (жалюзи);
  • Перед опрокидыванием кабины спереди кабины не должны находиться люди;
  • Рукоятка масляного насоса для опрокидывания кабины должна находиться в положении «↑». Процесс опрокидывания происходит при качании рукоятки масляного насоса;

  • Опрокидывание кабины Howo

  • Для возврата кабины в исходное положение переведите рукоятку масляного насоса в положение «↓». При помощи рукоятки для качания масляного насоса кабина возвращается на прежнее положение;
ВНИМАНИЕ! Будьте осторожны! На последнем участке опускания кабина может начать самопроизвольное движение! Во избежание этого подставьте под шины противооткатные клинья или заблокируйте колёса ручным тормозом.
  • Во избежание попадания пыли при опускании кабины, верхняя часть соединительной гофрированной резиновой трубы должна быть плотно прижата к входному воздушному трубопроводу;
  • При опускании кабины обратите внимание, чтобы пневмоподушка совпала с коническим фиксатором, в противном случае повторите операцию;
  • Проверьте сигнальный индикатор фиксации на панели приборов. Если кабина не зафиксирована, сигнальный индикатор продолжает гореть
Кабина Howo

ВНИМАНИЕ! Запрещается заходить в кабину в опрокинутом положении.

Заправка масла и выпуск воздуха

Заправка маслом и выпуск воздуха из системы опрокидывания выполняется после возврата кабины в исходное положение.
В системе применяется низкотемпературное гидравлическое масло HVN32. Количество – приблизительно 0,4 кг. До начала заливки масла обязательно проверьте его чистоту, а также соответствие необходимым параметрам.

Заправка масла:
  • Откройте пробку, залейте гидравлическое масло;
  • Медленно качая рукояткой масляного насоса для опрокидывания кабины, продолжайте заливать масло. Когда кабина опустится на свое место, излишки масла вытекут;
  • Затем ручным масляным насосом поднимите и опустите кабину на свое место. Проверьте уровень масла, при необходимости долейте до необходимого уровня;
  • Закрутите масляную пробку.
Проверка функций опрокидывающей системы

Когда кабина достигнет наивысшего положения, проверьте ее опускание. Если система исправна, кабина должна спускаться спокойно и без вибрации.
Наклоните кабину на 30°. Она должна находиться в таком положении, не опускаясь в течение 20 минут.
