Подвеска кабины HOWO

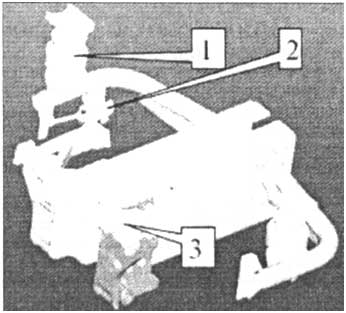

Передняя подвеска:
1. пневматическая рессора; 2. клапан; 3. качающееся плечо в сборе
До сборки качающегося рычага проверьте смазку. После установки необходимо проверить фиксацию кольцевой шайбы (законтривание). До возвращения кабины на прежнее место проверьте давление воздушных подушек. Проверьте воздушные подушки, они не должны иметь перекосов и складок.

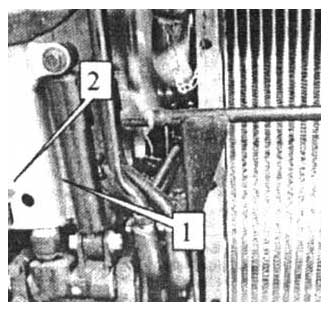

Передний амортизатор и ограничитель
1. передний амортизатор; 2.ограничитель в сборе
Гидравлический замок и комплектующие вала замка необходимо смазать литиевой смазкой. Левые и правые амортизаторы подвески должны быть на одной высоте.
ВНИМАНИЕ! Очистите пневматические подушки от грязи и масла
Подвеска кабины, пневматическая рессора

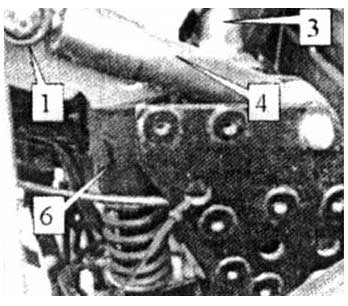

Подвеска кабины, пружинная рессора:
1. гидравлический замок; 2. амортизатор (воздушная подушка); 3. ограничитель; 4. поперечный стабилизатор, 5. клапан управления; 6. амортизатор подвески (пружинная рессора)
Проверка подвески
После установки кабины на раму необходимо ее покачать. Для установки стекол используются вспомогательные приспособления.
До проверки нормального выпуска воздуха из передней и задней воздушной подушек проверьте подвижность качающегося плеча.
Проверьте элементы гидравлического замка. Одновременно проверьте работу сигнального индикатора (при нормальной фиксации гидравлического замка сигнальный индикатор гаснет, при отсутствии фиксации гидравлического замка сигнальный индикатор горит).
