Муфта сцепления: Спецификация и описание HOWO

Спецификация

Рабочая среда – воздух, гидравлическая жидкость
Максимальное рабочее давление:
  • гидравлическое – 40 бар
  • пневматическое – 8,5 бар
Рабочая температура – от -40° С до +80° С
Гидравлическая жидкость должна соответствовать параметру JG3 или DOT3.
Ход педали:
  • наибольший – 200 мм
  • свободный – 25мм
Усилие на педаль:
  • при вспомогательном усилии – 190 Н
  • без вспомогательного усилия – 590 Н
Описание

В управлении муфты сцепления применяется гидравлическая и пневматическая конструкции.

Муфта сцепления Howo

Муфта сцепления:

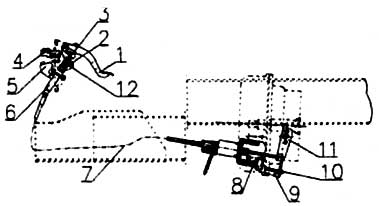

1. педаль муфты сцепления в сборе: 2. возвратная пружина; 3. толкатель насоса муфты сцепления в сборе; 4. клапан управления муфты сцепления в сборе; 5. резервный бачок жидкости муфты сцепления; 6. насос муфты сцепления в сборе; 7. гидравлический патрубок высокого давления; 8. кронштейны вспомогательного цилиндра; 9. возвратная пружина; 10. ограничитель¬ный болт; 11. разделительное качающее плечо; 2. кронштейны пружины

При нажатии на педаль, центральный гидравлический насос при помощи поршня толкает вперед гидравлическую жидкость, которая входит в камеру вспомогательного цилиндра. Во время гидравлического торможения регулируется давление при помощи воздушного впускного клапана камеры вспомогательного цилиндра. При входе сжатого воздуха в камеру вспомогательного цилиндра, появляется вспомогательная пневматическая сила. На фото видно как она давит на поршень и передвигает рычаг вспомогательного цилиндра вперед. Это приводит в действие разделительный раскачивающий рычаг и вилку, который отжимает подшипник муфты сцепления. Главный цилиндр муфты сцепления и резервуар с гидравлической жидкостью установлены впереди педали сцепления.

Педаль сцепления Howo

Педаль сцепления:

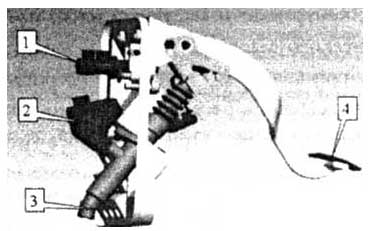

1. клапан управления торможением муфты сцепления; 2. резервуар с гидравлической жидкостью; 3. главный цилиндр муфты сцепления; 4. педаль муфты сцепления
