Кондиционер: Спецификация и техническое обслуживание HOWO
Основные технические характеристики

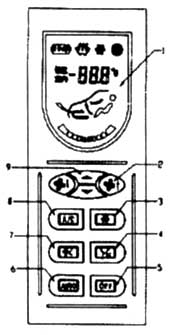

Пульт управления кондиционером:
1. дисплей пульта; 2. клавиши выбора скорости вентилятора; 3. клавиша выбора режимов обдува; 4. клавиша выбора циркуляции воздуха; 5. клавиша выключения; 6. клавиша включения автоматического режима (AUTO); 7. клавиша выбора режимов обдува; 8. клавиша кондиционера; 9. клавиши выбора температуры
Дисплей пульта:
1 отображение скорости подачи воздуха; 2. отображение режимов обдува; 3. отображение циркуляции воздуха; 4. отображение температуры воздуха (внешней/внутренней); 5. отображение включения режима AUTO; 6. отображение включения режима обдува ветрового стекла; 7 отображение включения вентилятора; 8. отображение включения кондиционера; 9. при включении указывает температуру в кабине
ВНИМАНИЕ! Загрязнившуюся поверхность пульта управления кондиционером необходимо вытирать сухой тканью. Запрещается применять жесткую или мокрую ткань, так как она может повредить клавиатуру или дисплей. Запрещается прикасаться к дисплею ногтями или жесткими предметами, так это может привести к нечеткому изображению или поломке дисплея.
Техническое обслуживание
Еженедельная проверка и обслуживание
Проверка и обслуживание раз в два месяца
Ежеквартальная проверка и обслуживание
Ежегодная проверка и обслуживание
- Тип – KQZN-4,9
- Мощность охлаждения – 4,9 кВт
- Хладагент – R 134а
- Тип хладагента – SE5H14
- Напряжение компрессора – 24 В постоянного тока
- Мощность разделителя – 50 Вт
- Диаметр ремня механизма – 1,20
- Охладитель – 630x490x20мм
- Охладитель (площадь лобового ветра) – 0,31 м2
- Испаритель – 420x201 х70мм
- Испаритель (площадь лобового ветра) – 0,08 м2
- Клапан расширителя – Тип «Н» 1,5Т
- Клавиши выбора температуры и кондиционера позволяют установить температуру в пределах 18-29°С;
- Клавиши выбора скорости вентилятора уменьшают или увеличивают скорость подачи воздуха;
- Клавиши выбора режимов обдува может устанавливаться в 4 основные положения; все форсунки закрыты; обдув ног; обдув ног и ветрового стекла; обдув ветрового стекла.
- Клавиша выбора циркуляции воздуха предлагает подачу либо свежего (внешнего) возду-ха, либо только циркуляцию воздуха внутри кабины.
- Внутренняя циркуляция может использоваться на короткое время для снижения температуры в салоне в жаркое время; для быстрого поднятия температуры в салоне в холодное время; при езде по пыльной местности.
Пульт управления кондиционером:
1. дисплей пульта; 2. клавиши выбора скорости вентилятора; 3. клавиша выбора режимов обдува; 4. клавиша выбора циркуляции воздуха; 5. клавиша выключения; 6. клавиша включения автоматического режима (AUTO); 7. клавиша выбора режимов обдува; 8. клавиша кондиционера; 9. клавиши выбора температуры
Дисплей пульта:
1 отображение скорости подачи воздуха; 2. отображение режимов обдува; 3. отображение циркуляции воздуха; 4. отображение температуры воздуха (внешней/внутренней); 5. отображение включения режима AUTO; 6. отображение включения режима обдува ветрового стекла; 7 отображение включения вентилятора; 8. отображение включения кондиционера; 9. при включении указывает температуру в кабине
ВНИМАНИЕ! Загрязнившуюся поверхность пульта управления кондиционером необходимо вытирать сухой тканью. Запрещается применять жесткую или мокрую ткань, так как она может повредить клавиатуру или дисплей. Запрещается прикасаться к дисплею ногтями или жесткими предметами, так это может привести к нечеткому изображению или поломке дисплея.
Техническое обслуживание
Еженедельная проверка и обслуживание
| Хладагент | Проверьте количество хладагента через смотровое стекло |
| Кондиционер | Если хладагент кристаллизуется, то, возможно, он некачественный, замените его |
| Компрессор | Проверьте сальник на подтеки при помощи белой бумаги |
| Проверьте затяжку всех болтов | |
| Испаритель и охладитель | Проверьте сердечник корпуса испарителя и охладителя на загрязнение |
| Проверьте вращение электрического вентилятора | |
| Элементы электрического механизма | Проверьте зажимы и клеммы соединительных деталей на ослабление |
Проверка и обслуживание раз в два месяца
| Кондиционер | Проверьте утечку хладагента при помощи течеискателя |
| Проверьте гибкий патрубок и трубопроводы на трещины | |
| Компрессор | Проверьте ремень и отрегулируйте ролик натяжения |
Ежеквартальная проверка и обслуживание
| Элементы электрического механизма | Проверьте работу термопереключателя |
| Проверьте работу электрического механизма разделителя |
Ежегодная проверка и обслуживание
| Кондиционер | Проверьте гибкий патрубок и трубопроводы на подтеки в местах соединения и крепежные зажимы. Замените осушитель и фильтр |
| Испаритель и охладитель | Проверьте функционирование расширительного клапана |
| Элементы электрического механизма | Проверьте, а при необходимости отрегулируйте, подшипник электромагнитного механизма разделителя при его неподвижном положении |
