Принципиальные схемы электрооборудования HOWO

Напряжение питания 24 В, отрицательный полюс замкнут на массу

Цвет электрического провода на основной схеме обозначается большими английскими буквами:

БукваЦвет
АКрасный
ВЧерный
СБелый
DЖелтый
ЕСерый
FЗеленый
GФиолетовый
НОранжевый
IТемно-голубой
КСветло голубой
LКоричневый
МЗаземление
NРозовый

Выполнение сварочно-ремонтных работ

ВНИМАНИЕ! Во время проведения сварочно-ремонтных работ обязательно отсоедините от электрической сети интеллектуальную систему управления!

Во время проведения сварочно-ремонтных работ необходимо:
  • Отсоедините аккумулятор;

  • Подсоединенный аккумулятор Howo
    Аккумулятор подсоединен

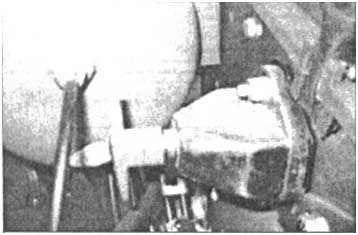

    Отключенный аккумулятор Howo
    Аккумулятор отключен

  • Снимите приборную панель, опрокинусь кабину, отключите штепсельные розетки, как показано на рисунках;

  • Снятие приборной панели Howo

    Снятие прибоной панели Howo

  • После снятия крышки коммутатора обязательно отключите штепсельные розетки как показано на рисунках;

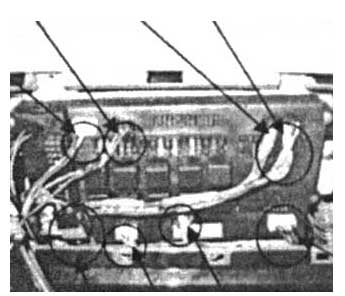

  • Отключение штепсельных розеток Howo

    Отключение штепсельных розеток Howo

  • После окончания сварочных работ все штепсельные розетки верните на прежние места.
