Принципиальные схемы тормозной системы HOWO
Принципиальная схема тормозной системы автомобиля 4x2 (с ABS)

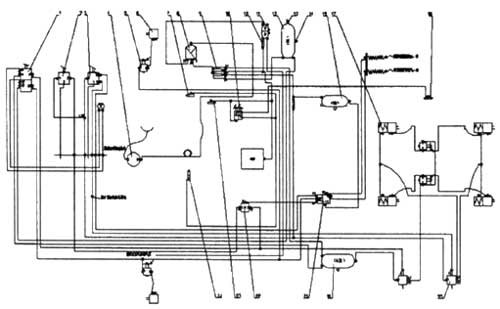

Принципиальная схема тормозной системы автомобиля 6x4 (с ABS)
Принципиальная схема тормозной системы автомобиля 8x4 (с ABS):
1. Главный тормозной клапан; 2. Клапан ручного тормоза прицепа; 3. Клапан ручного тормоза; 4, Компрессор; 5. Электромагнитный клапан ABS (WABCO/KNORR); 6. Пневматическая камера тормоза переднего моста; 7. Маслоотделитель; 8. Осушитель воздуха; 9. Предохранительный клапан; 10. Односторонний клапан; 11. Ресивер 30 л; 12. Ресивер 30 л.; 13. Проверка соединительных головок; 14. Клапан выпуска воды; 15. Ресивер 20 л.; 16. Электромагнитный клапан; 17. Пневматическая камера тормоза заднего моста; 18. Воздушный цилиндр блокировки дифференциала; 19. Ресивер 40 л; 20. Клапан-повторитель; 21. Клапан тормоза прицепа; 22. Двухходовой односторонний клапан; 23. Вспомогательный цилиндр воздушной камеры КПП; 24. Механизм выпуска воздуха
Объяснение маркировки:
- 1/11/12 – горловина входа воздуха;
- 2/21/22/23/24 – горловина выхода воздуха;
- 3 – горловина выхода воздуха (проход большого количества воздуха);
- 4/41/42/43 – горловина управления.
