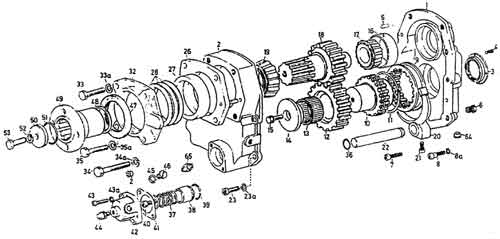

Коробка отбора мощности HOWO
№ | Номер детали | Наименование | Кол-во |
| QH50 | КОМ в сборе | 1 |
1 | 1-21-729-090 | корпус | 1 |
2 | 1-21-729-105 | крышка | 1 |
3 | 1-21-729-092 | маслоотражательный диск | 1 |
4 | 1-21-729-093 | винт | 4 |
5 | 1-21-729-003 | установочный палец | 2 |
6 | 1-21-729-21 | контрящая гайка | 3 |
7 | 1-21-729-059 | болт | 1 |
8 | 21-729-101 | контрящая гайка | 2 |
8a | 1-21-729-091 | гроверная шайба | 2 |
9 | QH50-4211302 | зубчатая муфта включения | 1 |
10 | QH50-4211105 | пустотелый вал | 1 |
11 | QH50-4211111 | распорная пружина | 1 |
12 | QH50-4211106 | входная шестерня | 1 |
13 | K505517 | игольчатый подшипник | 2 |
14 | QH50-4211104 | стопорное кольцо входной шестерни | 1 |
15 | 1-21-729-100 | винт | 1 |
16/17 | 32205 | конический роликоподшипник | 1 |
18 | QH50-4211201 | выходной шестереночный вал | 1 |
19 | 30208 | конический роликоподшипник | 1 |
20 | QI-150-4211301 | вилка переключения | 1 |
21 | QH50-4211312 | установочный винт вилки переключения | 1 |
22 | QH50-4211305 | вал вилки переключения | 1 |
23 | -21-1729-084 | болт | 5 |
23a | 1-21-729-106 | гроверная шайба | 5 |
25 | 1-21-729-121 | штифт | 1 |
26 | 1-21-729-124 | переходной диск | 1 |
27 | 1-21-729-111 | наружное кольцо подшипника | 1 |
28 | QH50-4211203 | регулировочная шайба | 1 |
32 | 1-21-729-125 | крышка подшипника | 2 |
33 | 1-21-729-126 | болт | 2 |
33a | 1-21-729-109 | гроверная шайба | 2 |
34 | 1-21-729-127 | болт | 2 |
34a | 1-21-729-109 | гроверная шайба | 1 |
35 | 1-21-729-128 | болт | 1 |
35a | 1-21-729-109 | гроверная шайба | 1 |
36 | -21-729-112 | кольцо | 1 |
37 | QH50-4211311 | возвратная пружина | 1 |
38 | QH50-4211310 | поршень | 1 |
39 | -21-729-115 | кольцо | 4 |
40 | -21-724-132 | болт | 1 |
41 | QH50-4211307 | уплотнительная прокладка | 1 |
42 | QH50-4211306 | корпус цилиндра | 1 |
43 | -21-729-118 | болт | 2 |
43a | -21-729-001 | гроверная шайба | 2 |
44 | 15726 | сапун | 1 |
45 | -21-724-040 | уплотнительная прокладка | 1 |
46 | -21-724-042 | заглушка | 1 |
47 | QH50-4211202 | уплотняющая стопорная шайба | 1 |
48 | -21-729-049 | распорное кольцо | 1 |
49 | QH50-A | фланец | 1 |
50 | -21-729-034 | стопорная пластина | 1 |
51 | -21-729-035 | кольцо | 1 |
52 | -21-729-0130 | шайба | 1 |
53 | -21-729-0131 | болт | 1 |
55 | 7910710068 | напорный выключатель | 1 |
|
|
