№ | Номер детали | Наименование | Кол-во |

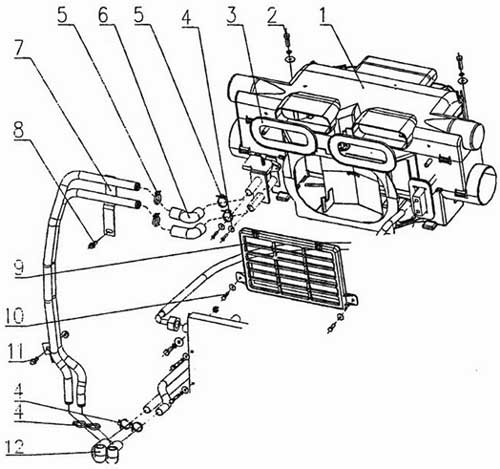

1 | AZ1630840302 | отопитель в сборе - с электрозаслонками воздухопритока | 1 |
1-1 | AZ1630840013 | нижний корпус | 1 |
1-2 | AZ1630840091 | водяная трубка | 2 |
1-3 | AZ1630840319 | радиатор в сборе | 1 |
1-3-1 | AZ1630840074 | радиатор | 1 |
1-3-2 | AZ1630840320 | водяной кран в сборе | 1 |
1-3-3 | AZ1630840066 | уплотнительное кольцо | 3 |
1-3-4 | AZ1630840073 | подводящая труба в сборе | 1 |
1-3-5 | AZ1630840072 | отводящая труба в сборе | 1 |
1-4 | AZ1630840015 | заслонка воздухопритока в сборе | 2 |
1-5 | AZ1630840312 | средний корпус | 1 |
1-6 | AZ1630840092 | пеноуплотнитель 1 | 1 |
1-7 | AZ1630840063 | соединительный хомут | 9 |
1.8 | AZ1630840014 | вентилятор в сборе | 1 |
1-8-1 | AZ1630840014-1 | электродвигатель вентилятора | 3 |
1-9 | Q2714216 | самонарезной винт | 1 |
1-10 | AZ1630840321 | регулятор вентилятора в сборе | 1 |
1-11 | AZ1630840323 | пучок проводов вентилятора | 1 |
1-28 | AZ1630840037 | левая заслонка | 1 |
1-29 | AZ1630840038 | правая заслонка | 1 |
1-30 | AZ1630840040 | передняя заслонка | 1 |
1-33 | AZ1630840036 | задняя заслонка | 1 |
2 | Q150B0830 | болт | 2 |
2a | Q40308 | пружинная шайба | 2 |
2b | Q40208 | шайба | 2 |
3 | AZ1630840062 | плоская резиновая уплотняющая втулка | 2 |
4 | Q2714825 | самонарезной винт | 2 |
4a | Q40206 | шайба | 2 |
5 | 190003989340 | хомут для шланга | 6 |
6 | WG1642840091 | фасонный шланг 1 | 2 |
7 | AZ1642840013 | стальная трубка в сборе | 1 |
8 | Q1840816 | фланцевый болт | 1 |
9 | AZ1642840084 | защитная решетка воздухозаборника в сборе | 1 |
10 | Q150B0620 | болт | 2 |
10a | Q40206 | шайба | 2 |
11 | Q1840825 | фланцевый болт | 1 |
11a | Q33008 | фланцевая контровочная гайка | 1 |
12 | WG1642840092 | фасонный шланг 2 | 2 |
13 | WG1630840322 | панель управления | 1 |
14 | AZ1630820312 | пучок проводов кондиционера | 1 |
15 | WG1630820313 | температурный датчик | 1 |
