Изменение направления вращения шестеренчатых насосов серии «FP» HOWO

Разборка шестеренчатого насоса

Для изменения направления вращения насоса его необходимо открыть и переставить детали. Важно, чтобы насос снаружи был чистым и рабочая зона, в которой выполняется разборка/ сборка, также была чистой во избежание попадания частиц грязи в насос. Для изменения направления вращения никаких дополнительных или альтернативных деталей не требуется.

Ослабить зажимные болты (12) до возможности провернуть их пальцами, но не удалять;
На удобном верстаке зажать заднюю сторону корпуса насоса таким образом, чтобы передний фланец и приводной вал были направлены вверх;
Полностью вывернуть зажимные болты (12) и извлечь вместе с шайбами (13), или позволить вывалиться на передний фланец. Иметь в виду, что без зажимных болтов задняя часть, корпус и передний фланец держатся только на позиционирующих штырях (14);
Нанести чистую смазку на вал с целью избежать повреждения уплотнения вала при демонтаже переднего фланца;
Снять передний фланец (8), стараясь не перекашивать его. Если фланец застрял, постучать по нему деревянным либо пластиковым молотком в направлении снятия. Во время снятия фланца следить, чтобы вал и другие детали оставались на своих местах;
Отметить положение передней пластины (5) по отношению к корпусу (1) для того, чтобы впоследствии установить ее обратно в то же положение;
Для облегчения удаления передней пластины (5) сдвинуть ведущую шестерню (4А), стараясь не повредить прецизионные шлифованные поверхности. После этого вынуть ведущую шестерню (4А). Убедиться, что задняя пластина (5) не сдвинулась со своего места. В противном случае, можно нанести повреждения и впоследствии иметь трудности с установкой шестерен обратно;
Вынуть ведомую шестерню (4В) и без поворота перенести ее на место, ранее занятое ведущей шестерней;
Установить ведущую шестерню (4А) на место, ранее занятое ведомой шестерней;
Вернуть переднюю пластину (3) на место;
Вывернуть потайной винт (7) из переднего фланца (8) и переставить его в другое отверстие с резьбой на том же фланце;
Без нажима вытереть обработанную поверхность переднего фланца (8) и корпуса (1);
Установить передний фланец (8) на место, предварительно перевернув его на 180° относительно начального положения;
Ввернуть зажимные болты (12) с шайбами (13) и равномерно затянуть указанным ниже моментом;
TYPE FP 30 – 7кгсм
TYPE FP 40 – 10 кгсм
Проверить насос на свободное вращение, провернув вал рукой.
Насос готов к установке, направление его вращения изменено на обратное.

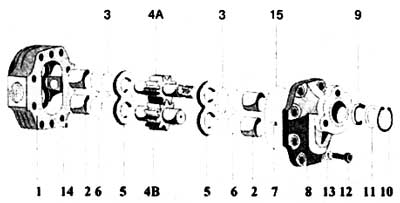

1. корпус; 4А ведущая шестерня; 4В. ведомая шестерня; 5. передняя и задняя пластины; 7. потайной винт; 8. передний фланец; 12. зажимные болты; 13. шайбы; 14. штыри
